コロナの電気温水器がエラーコードE24を出すから修理してみた

大晦日の夜中にコロナの電気温水器のリモコンから
「ピィー」と聞きなれない音がしたけど無視した。

翌朝、元旦に温水器のリモコンをみたら、
「エラーE24」と表示されてる。
説明書を調べてリセットをかけるも直らない。
この先はメーカーに電話しろって書いてある・・・
元旦にメーカーに電話しろって？
ダルすぎるだろ

とりあえずエラーコードE24を調べると、
給湯ミキシング弁異常みたい。

家の裏にいって、

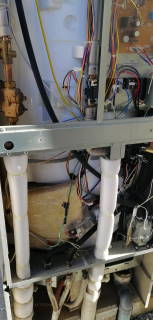

給湯器本体の側面パネルを外して給湯ミキシング弁を探す。

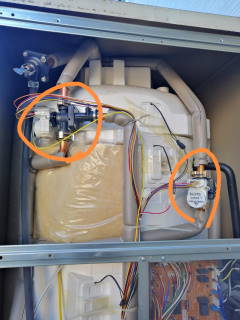

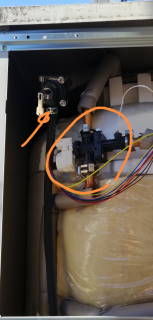

左上の部品が給湯ミキシング弁で
右側の部品が風呂ミキシング弁かな？


これからの作業の為に、

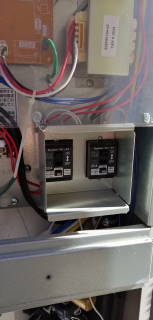

ブレーカーを２つ切って

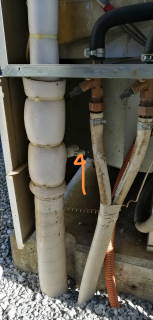

タンクに行く水の元栓を締めて


給湯ミキシング弁の近くにある、

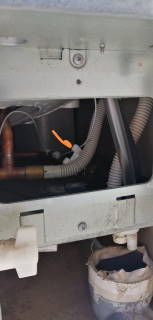

圧力逃がし弁？（矢印のやつ）を開けて減圧。


排水バルブを開けて暫く排水してから、
閉めた。全部排水すると水がもったいないｗ


で、給湯ミキシング弁と右側の風呂ミキシング弁は、
温度計？みたいなものが着いているかいないかだけで、
コネクターも含め同じ物っぽい。
なので、給湯ミキシング弁のコネクターを外して、
右側の風呂ミキシング弁と差し替えてみた。
これでブレーカー戻して、室内のリモコンを確認したら、
エラーE25の風呂ミキシング弁異常に表示が変わったので、
左上が給湯ミキシング弁で間違いなさそう。

またブレーカーを切って、
弁を外す。
弁と配管はステンレスクリップでワンタッチで
嵌っているだけなので、外すのも工具無しでワンタッチ。

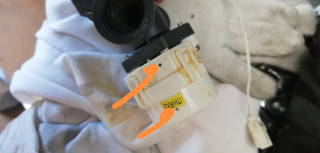

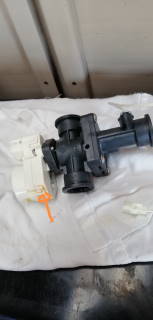

弁を観察してみると、矢印の部分に水垢？みたいなものが・・・


モーターを黒い弁本体から分離。

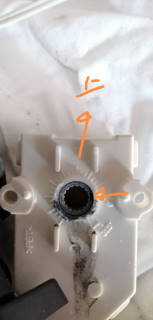

スプラインを見ると、右側に切り欠きあり、位置決めかな？
組むときに同じ位置で組もう。


バラしたら水が浸入した形跡あり。
キレイにして導通チェック、OK。

ギアにはシリコングリス塗布。
この状態でカプラーさして動作チェックしたら動くから、
モーターは大丈夫かな？


次は弁本体を観察。
シャフトの根元から水漏れの跡あり。
スプライン左側に切り欠きあり。
組む時は元通りに戻そう。

シャフトを回すと非常に動きが悪い・・・

シャフトを強く押すとバルブが分離できた。

バルブ本体は金属製で腐食していて、
動きが悪くなっていた。
ヤスリで腐食部分を削って動きはよくなった。

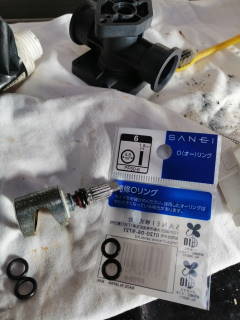

水漏れはOリングが原因だとおもうので、
交換した。

太さ（線径）1.9mm　内径5.8mm　のOリングを、
ベルレイの耐水グリスを塗って組んだ。

最悪水が漏れたときに、
モーター側に溜まらないようにモーターカバーに穴を
二箇所開けた。（↓矢印部）


これで、給湯ミキシング弁が直ったので組み戻していったら、

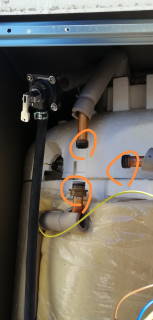

いままで漏れていなかった配管接続部で盛大に水漏れが、が、が、・・・

配管のOリングも劣化していて、
今回外した拍子にトドメをさしたみたい。

手持ちのOリングではどれもサイズが合わなくて、
少し大きいやつを切って瞬間接着剤で繋いで応急処置。

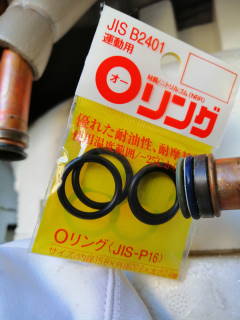

後日、合うサイズのOリングを買ってきて交換した。

太さ（線径）2.4mm　内径15.8mm　外径20.6mm

今回は給湯ミキシング弁が原因で修理したけど、
ついでに右側の風呂ミキシング弁も同じことが起きる可能性が
あるので、同じ修理をしておいた。

さらっと書いてるけど、
１日に修理初めて、Oリングが無い、ホームセンターもやってない、
いったん組み戻して、３日ホームセンターにOリングを探しにアチコチいって、
またバラして組んでって忙しい三が日だったｗ
