カメラ初心者が、１５年ぐらい前の初期型SONY NEX-5 カメラエラーの分解修理 シャッターユニット交換

１５年ぐらい前のミラーレスカメラ　初期型SONY　NEX-5　が、
カメラエラーでシャッターが切れない。
症状的には、シャッターを切ると前半の「カッ」は動くけど、
後半の「シャ」で詰まっている感じ。
一度カメラエラーになるともう切れない。
何度か電源オンオフするとカメラエラーは消えるけど、
シャッター切るとまた同じカメラエラーでシャッターが正常に動かない。



そんなに使ってないけど古いから壊れるよね～
メーカー修理に出してまで直す気もないし・・・

一応カメラエラー内容を調べてみたら、
シャッターユニットの不具合が濃厚な感じ。

で、シャッターユニットが入手できるか調べたけど、
国内では無理そうだけど、中国からなら入手できそうってことで、
ダメもとでNEX-5の分解修理をしてみた。

あ、カメラの分解とか修理とか初めてでド素人です。

で、
ソニー　NEX-5の通常時は、シャッターは開いている。


カメラエラーが発生すると、
シャッター？ブレード？（名称がわからない）が、
閉じたままになっている。やはりシャッターユニットが壊れてる？


で、いちかばちか決め打ちでシャッターユニットを中国から入手。


さすがカメラ部品、ネジが小さいな　イケるかオレ？


部品は入手したので、後はバラシて交換するだけ。

同じようなネジが沢山あるから、
都度撮影して外したネジは何処のネジか紙に書いておいた。

普段使用している工具は役に立たないけど、
スマホバッテリー交換キットの工具が使えた。

ガワ外して


横のストラップフック辺りを


ゴニョゴニョ外すと


ロックキー的なのが外れた


ボタンのフラットケーブル外し


モニター取り付け点を上から３点外す


ここにモニターからメイン基板へフラットケーブルが通っているので要注意


モニターのフラットケーブルの遊びを稼ぎたいから、
モニター裏もバラして


コネクターから分離（ロック付だから爪起こして）

慎重にモニターと蓋を開けて、
メイン基板に刺さっているモニターからのフラットケーブル抜く

メイン基板こんにちは
各フラットケーブルを外しまくる（ロック有り無し混在）


CMOSセンサー部かな？　こんにちは


ちょこちょこっと樹脂パーツ外して


CMOSセンサー外して
シャッターユニットこんにちは


小さいプレートがいくつかあって、
油断するとポロッと落ちてたりするから注意。


バッテリーボックス外す




シャッターボタンを内側からのネジで外すと周辺部品も外れた


ここまでやって、やっとシャッターユニットが外れた。
もう全バラ状態


つづいてシャッターユニットから駆動モーターユニットを分離していく
（よく見るとプリント基板が入手したものと違うけどイケるのか？）


バラし途中でシャッターユニットを手動で動かしてみたけど、
ブレードが引っ掛かるとかなくて普通に動いてる感じ。


実は駆動モーターが壊れてるのか？


とりあえず基盤が違うのが気になるけど、
新しいシャッターユニットに駆動モーターユニットを
移植して組み戻していく


↓小さいスペーサーを忘れずに


で、一通り戻して動作チェックしたら
「カメラエラー」

・・・

マジか　

症状も全く同じで改善してないなぁ
シャッターユニットじゃなかったのか？
基盤が違うからそもそも物がちがうのか？
シャッター駆動モーター側が壊れてるのか？

う～ん
って悩みながら中国サイトを漁るけど、
NEX-5用の駆動モーターが出てこない。

NEX-5N、5R、5T用は存在してる

う～ん、5N用でも使えるかな？
5Nは、５無印の後継機だからいける？
でも、見た感じ取り付け点が違うんだよなぁ

とか思いながらも、５N用シャッターユニット駆動モーターセットを購入。
８６００円


↓上下逆になっちゃったけど、右が元々の５用で、
左が購入した5N用

サイズ感は同じっぽいけど、
金属部の取り付け点が５は左右２点だけど、
5Nは中央１点。
駆動モーターが若干5Nが大きい。
基盤もやっぱり違う。
う～ん、イケそうでイケない？
いや、もうそれでもねじ込んでいくしかないんだよねｗ


まず中央の１点の取り付け点が干渉したからカットしたり、
樹脂パーツが干渉してボディが閉まらないからカットしたり
（やっぱり駆動モーターでデカくてその周辺が干渉する）


なんだかんだ切った削ったして、
どうにかねじ込み終了した。

で、動作チェック



「カシャ！」
「カシャカシャ！」
「カシャシャシャシャ！」
お～　シャッター切れる！
連射もOK！

無理やりだけど直ったぞ！

結局シャッターユニットは壊れていなくて
駆動モーターユニットが壊れていたのかなぁ？
知らんけど

↓交換したシャッターユニット駆動モーターセットと
切った削った残骸と取り付けることが出来なくなったネジ達


いや～しかし、どうにかソニーNEX-5の分解修理はできたけど、
部品代がそこまで安くないからどうなんだろ？
同じNEX-5のジャンク品で１万前半、
まともな物で2万５千円ぐらいが相場みたい。
まぁ修理したほうが良かった！安かった！
そう思うことにしよう。

コロナの電気温水器がエラーコード出て、最終的にエコキュートにお得に買い替えた。

コロナの電気温水器UWH-3717AD2UからE24のエラーコードがでた。
２年前にも同じE24が出てたので←リンク、
同じように給湯ミキシング弁をチェック。



中のOリングとか交換して良く動くようにして

組み戻したら、違うエラーコードが、が、が・・・
今度はサーミスタがエラーとか言ってる。
で、ガチャガチャいじっていたら、
奥の見えないところから水が漏れるようになってしまった。
寒いし、暗いし訳わからなくなってきた　もうお手上げ泣




温水器の寿命は１０～１５年らしい。
前回のエラー時で１３年経ってて、
今回で１５年目。
てことで、買えかえることにした。

電気屋はイマイチな印象。専門じゃないし結局仲介的な感じだった。
教えてもらったエコキュート関係の設備屋が話が早くて、価格も最安？
やはり餅は餅屋なのかなぁ

長府　EHP-3705AZPS　370L
保温効率3.8、省エネ性、高圧、ステンレス配管とかとか、
優れたモデルらしい。
工事費等込々405000円
経済産業省の補助金が、
高効率機種ってことで130000円
電気温水器からエコキュートで40000円
補助金　計　170000円
結果、235000円で交換できたわ。

真冬でお湯が使えないのはつらいね。
近くの運動施設のシャワーや職場のシャワーでしのげたからよかったけど。

スマホのバッテリー交換＠ハーウェイmate20lite

スマホのバッテリー交換＠ハーウェイmate20lite

↓旧バッテリー　2019年製造


↓新バッテリー　2024年製造

純正　本物っぽい　1600円
殻割の一発目のとっかかりの隙間を探すのが苦労したけど、
そんに難しくはなかった。

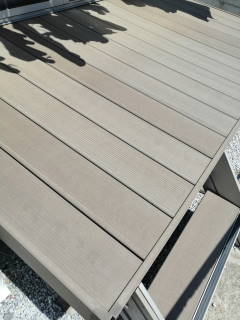

人工木のウッドデッキの塗装

うちのウッドデッキは人工木で十数年ノーメンテ。

色あせてきた？もとからこんな色だった？
色よりも表面が多少劣化してきて、ちょっと削れるような・・・


ホームセンターでたまたま安くなってた（パッケージの色あせ？）
アサヒペンの水性人工木ウッドステインを購入


炎天下だったからか、いまいち塗料の伸びが悪かったから、
水で薄めて塗った。

２回塗りしてバッチリきれいになったわ

PCが壊れた 復旧から購入 ちょいカスタム

１０年以上使ってるパソコンが突然壊れた。
HPの Compaq 6005 Pro SF/CT (AT496AV）Win7
前もって買えかえとけって話だけど、調子悪くならないと中々ねぇ～

電源オンでビープ音が６？９？回繰り返し鳴って、
画面は真っ暗なままウンともスンとも起動しない。
F2連打とかでBAIOS起動的なのもできない。
中を掃除して、マザーボードのボタン電池交換したら、
ビープ音さえ鳴らなくなった・・・





店持っていったらマザーボードが壊れていて、
古いからまともな部品も手に入らないってことで、
そのまま持ち帰り。

とりあえずHDDは生きてるっぽいからデータは安心かな？

新PCの検討要件は安くて快適に動けばOK。
ゲームやらないし

で
HP直販で 285 Pro G8 Microtower PC Ryzen 5 PRO 16GBメモリ/512GB SSD/Windows 11 Home
ってのが６万で買えるからどうしようかなぁ～って悩んでたら在庫がなくなってしまった・・・

結局フリマアプリで
HP ProDesk 600 G3 SF　の中古を2.5万で購入 ビジネスモデルっぽいけど、
ビジネスモデルってなに？
マニュアルの←リンク

スペックは CPU i7 第６世代　6700 (動作周波数 3.40GHz～4.00GHz) 4コア8スレッド
メモリ 16GB
新品SSD 512G
マルチドライブ
Display Port×2（VGAとDisprayPort　HDMIは無し）
USB2.0×4 USB3.1 ×5
Type-C ×1

ソフト
Win11pro　ver.21H2
オフィス2021plus
後は DVD/CD書き込みソフト DVD再生ソフト 画像の編集、加工 動画の編集
とか基本欲しい物はインストール済

多分だけど、リースアウト品を仕入れて
メンテ・グレードアップして売っているっぽい。
動作は極めて快適！
この値段だったらかなりコスパ良いと思った。
PC詳しくないけど・・・

元々あったであろうHDDはSSDに換装されている

SATA端子の空き無し
PCI　Express×4　、×16のスロットは空きあり

メモリースロットは全使用



購入後にやったこと
・ドライバーブースターでドライバー更新
・壊れたPCからHDD取り出して、
HDDのSATA端子からUSBに変換するケーブルで新PCに接続
・旧HDD内のWindowsLiveメール？OutlookExpress?メールデータ検索（.dbx）
・Lhaplusインスト（圧縮解凍ソフト）
・メールデータ変換ソフトインスト（DbxRescue）
・メールデータ救出（DbxRescueで.dbxを.emlに変換 .emlはoutlookで見れる）
・写真とかのデータも新PCに救出
・新PC内に旧PCのHDDを増設しようかと思ったけど、
マザーボードに空きSATAスロットが無かったのでできなかった。
・回復ディスクをUSBメモリーにて作成

これで無事終了！

PS

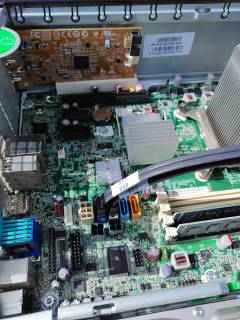

PCI_express×4スロットを使って旧PCのHDDを増設することにした

購入したのはPCI-SATA拡張カード（中央の黒い基盤）と
SATA電源分岐ケーブル（右側のカラフルなケーブル）で
2000円しない

旧PCからHDDとSATAケーブルを回収

増設前の構成




PCI-SATA拡張カードだけ刺してPC起動


IDE  ATA/TAPIコントローラーに認識された


このままドライバーの更新したら
記憶域コントローラーに移った


PCI-SATA拡張カードに旧HDDを繋いで、
もろもろレイアウト変更して。
SSDをネジ留めするところがなかったから
適当にタイラップで留めた（オフ車乗りらしくｗ）


旧HDDはケーブル繋ぐだけで認識してくれた
外付けHDDにもバックアップとって、
全作業終了。
